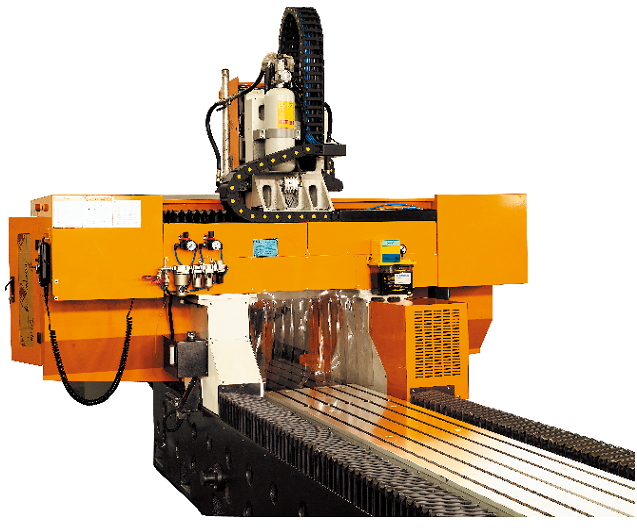

型材動(dong)柱式(shi)龍門加工中心
Section Moving Column Machining Center In Longmen
FWG-L540 / L560 /L540A/L560A
產品(pin)參(can)數
The Product Parameters
|
項目 |
FWG-L540 |
FWG-L560 |
FWG-L |
FWG-L |
||
|
行 |
X軸行程mm |
4000 |
6000 |
4000 |
6000 |
|
|
Y軸行程mm |
800 |
1070 |
||||
|
Z軸行程mm |
350 |
500 |
||||
|
旋轉軸（A軸）擺動主軸頭 |
|
旋轉角度±90° |
||||
|
旋轉軸（A軸）工件旋轉軸 |
|
旋轉角度±90° |
||||
|
龍門寬度mm |
650/400 |
650 |
||||
|
工作臺面到橫梁底面距離mm |
500 |
500 |
||||
|
龍門過工件高度立式/臥式 |
400/480 |
400/480 |
||||
|
主軸端面至工作臺面距離mm |
110～460 |
負41～459（立式時，有效300） |
||||
|
主軸中心至工作臺面距離mm |
|
130～630（臥式時，有效300） |
||||
|
主軸端面至工作臺面側面最大距離mm |
|
負100 |
||||
|
主 |
主軸規格 |
BT-40 |
ISO-30主軸（意大利） |
|||
|
主軸額定轉速rpm |
|
6000 |
||||
|
主軸最高轉速rpm |
12000 |
24000 |
||||
|
主軸額定扭矩Nm |
35 |
11.9 |
||||
|
刀 |
刀庫形式 |
傘形刀庫 |
排式刀庫 |
|||
|
刀庫容量 |
8把/12把 |
8把 |
||||
|
移動 |
X軸快速移動m/min |
40 |
30 |
|||
|
Y軸快速移動m/min |
30 |
24 |
||||
|
Z軸快速移動m/min |
30 |
24 |
||||
|
工 |
工作臺尺寸mm |
4000X500 |
6000X500 |
4000X500 |
6000X500 |
|
|
工作臺最大承重kg |
1500 |
2000 |
1500 |
2000 |
||
|
工件最大寬度 |
500 |
500 |
||||
|
龍門過工件高度立式/臥式 |
400 |
400/480 |
||||
|
CNC第四軸 |
選配 |
選配 |
||||
|
動力 |
主軸電機功率kw |
5.5/7.5 |
7.5/8.6 |
|||
|
X、Y、Z、A軸電機功率（X軸配減速機） |
3.5/2.2/2.2 |
3.5/2.2/2.2/0.5 |
||||
|
精 |
X軸定位精度mm |
±0.02（全閉環，發格光柵尺） |
±0.02（全閉環，發格光柵尺） |
|||
|
X軸重復定位精度mm |
±0.01 |
±0.01 |
||||
|
Y、Z軸定位精度mm |
±0.015 |
±0.015 |
||||
|
Y、Z軸重復定位精度mm |
±0.008 |
±0.008 |
||||
|
潤滑 |
潤滑系統 |
集中潤滑 |
||||
|
冷卻系統 |
切削液冷卻 |
|||||
|
排屑 |
雙螺旋+鏈板式排屑器 |
|||||
|
機床 |
機床外形尺寸（長X高X寬）mm |
7500X1800X2400 |
9000X1800X2400 |
7500X1800X2400 |
9000X1800X2400 |
|
|
機床總重T |
7 |
9 |
9 |
9 |
||
|
機床輸入電壓功率 |
380V/25KVA |
|||||
|

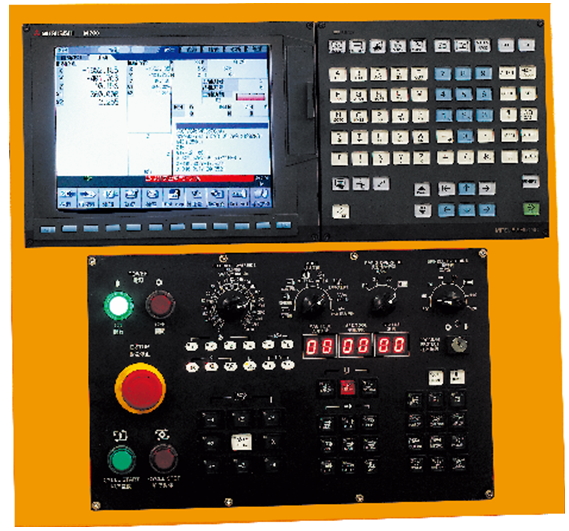

數控系統 |
三菱/西門子/發那科 |
|||||
型材動柱(zhu)式(shi)龍(long)門加工中心(xin)
Section Moving Column Machining Center In Longmen
FWG-L540 / L560 /L540A/L560A
產品特點
Product Features
1.鋁型材龍門式加(jia)工(gong)中心是(shi)鉆、銑、攻(gong)絲等(deng)加(jia)工(gong)工(gong)作。
2.本(ben)機(ji)床(chuang)采用(yong)動(dong)柱式龍(long)門(men)結構，X軸采用歐洲進口高精(jing)度(du)雙邊(bian)消隙齒(chi)輪齒(chi)條(tiao)傳動(dong)(dong)，可實現快速(su)移動(dong)(dong)，Y、Z軸(zhou)采用精密高(gao)轉速絲桿傳動，各導軌均采用為精密直線滾動導軌，均有護(hu)(hu)罩防護(hu)(hu)。
3.可(ke)選配旋轉(zhuan)軸(zhou)工(gong)(gong)作(zuo)臺(tai)，旋轉(zhuan)軸(zhou)工(gong)(gong)作(zuo)臺(tai)由(you)兩段(duan)組(zu)成(cheng)，該轉(zhuan)軸(zhou)工(gong)(gong)作(zuo)臺(tai)分別(bie)由(you)機床工(gong)(gong)作(zuo)臺(tai)左右兩側的精密(mi)數控分度盤(pan)控制，可(ke)實現兩段(duan)轉(zhuan)軸(zhou)工(gong)(gong)作(zuo)臺(tai)分別(bie)或同時±90°旋(xuan)轉，提(ti)供更為(wei)強(qiang)大(da)的加(jia)工能力(li)。

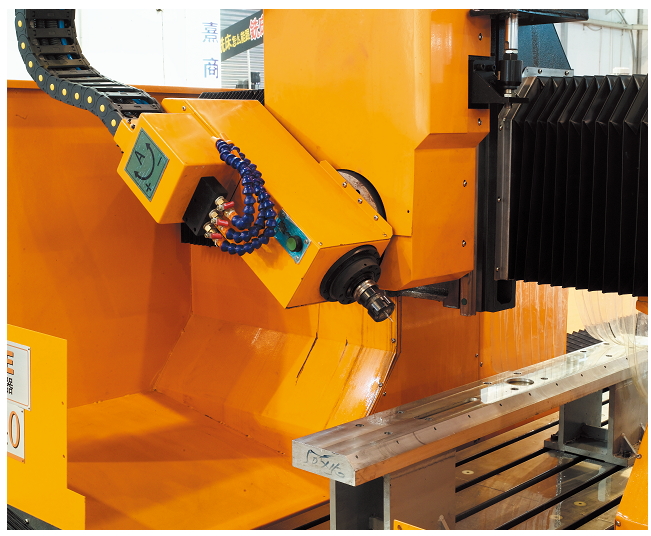

4.可選配(pei)主軸擺(bai)頭功能（ISO—30電機主軸），可以±90°旋轉，進(jin)行一(yi)(yi)次裝夾多面加工(gong)，并且可(ke)以(yi)實(shi)現(xian)斜面銑(xian)削，攻牙等，增(zeng)加專(zhuan)為鋁型材加工(gong)而開發，可(ke)對鋁型材進(jin)行直角銑(xian)頭可(ke)以(yi)實(shi)現(xian)一(yi)(yi)次裝夾五面加工(gong)。
5.可選配排式刀庫或鏈式刀庫，可進行(xing)快(kuai)速自動(dong)換刀，提高加工效(xiao)率。
6.配(pei)有雙(shuang)螺桿(gan)排(pai)屑(xie)器，自(zi)動排(pai)除鋁屑(xie)，減輕工作者的勞動強度。
 |
 |
 |
